Istruzioni di Montaggio X1/F o X2/F

1.

Réunir un bout d'un flexible au robinet. Insérer le robinet sur l'évier en utilisant un trou disponible éventuel ou en pratiquant un en de diamètre mm. 22. Insérer les rondelles et la garniture spéciale.

2.

Pour fixer le robinet à l'évier visser le dé jusqu'à le battement. Serrer tant que le robinet n'est pas bien arrêté.

3.

Réunir le robinet à la sphère avec les raccordements et réductions à la ligne de l'eau froide.

4.

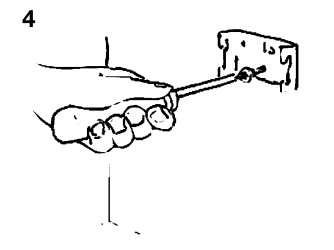

Fixer l'étrier de soutien sous l'évier ou au mur en position pas encombrante mais aisément accessible, en tournant la flèche vers le haut.

5.

Visser la cartouche avec soin à la greffe située dans le couvercle du récipient, en les limitant à la serrer bien à la main sans le secours d'outils. Visser fin à aborder la cartouche à la garniture et serrer pour 1/4 de tour.

6.

Unire le due parti in acciaio inox controllando la corretta
posizione della guarnizione. Importante: accertarsi che la guarnizione non presenti difetti e che la
sede non risulti danneggiata.

7.

Posizionare la fascia di tenuta serrando a mano la
manopola per quanto consentito. Non usare utensili.

8.

Collegare i tubi flessibili ai raccordi come indicato
in figura. L'uscita centrale andrà collegata al rubinettino dedicato.

9.

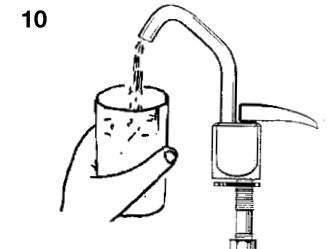

Aprire il rubinetto sul lavello e lasciare scorrere alcuni minuti
l’acqua per eliminare le bolle d’aria e controllare
eventuali perdite.

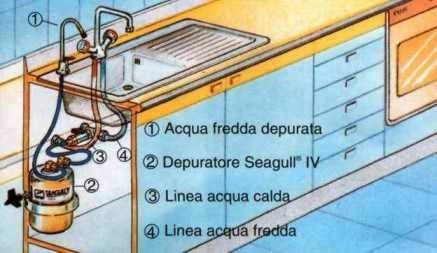

Schema di collegamento
